Klemmband für Haus- und Wohnungstüren
Paumelle à clamer pour habitations individuelles et collectives
Clamp hinge for residential doors
Einzelteile
Pièces détachées
Single Parts
Lagerbuchse aus wartungsfreiem Kunststoff – keinesfalls schmieren!
Douille en matière plastique ne requérant aucun entretien – ne graisser en aucun cas !
Bearing bushes made of maintenance-free PVC – do not lubricate!

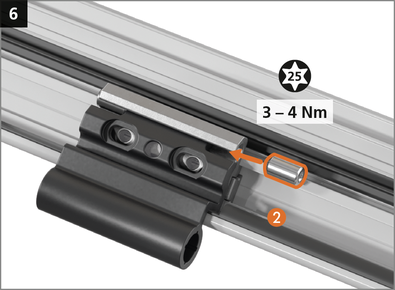

Montage des Türbands
Montage de la paumelle
Installing the hinge
Einstellanleitung
Verstellung der Bänder nur durch im Türenbau erfahrene Fachhandwerker.
Notice de réglage
Réglage et montage des paumelles uniquement par des professionnels qualifiés.
Adjustment instructions
Adjustment and regulation only to be done by an experienced tradesman.
Bei allen Verstellungen ist der Türflügel im Schwerpunkt zu entlasten! Die Parallelität zwischen Befestigungsplatte und mittlerem Bandlappen muss gewährleistet sein!
Avant tout réglage soulagez le vantail. Aucun réglage ne doit être effectué en charge! Le parallélisme entre la plaque de fixation et la lame centrale de la charnière doit être assurée.
Whenever readjusting the door leaf, the load must be taken off the centre of gravity! The parallelism between the mounting plate and the middle hinge strap must be ensured!
Horizontalverstellung
Réglage horizontal
Horizontal adjustment
Verstellung kann je nach Einbausituation geringer ausfallen. Le réglage peut, selon la situation de montage, être plus faible. A minor adjustment is possible depending on the mounting situation.

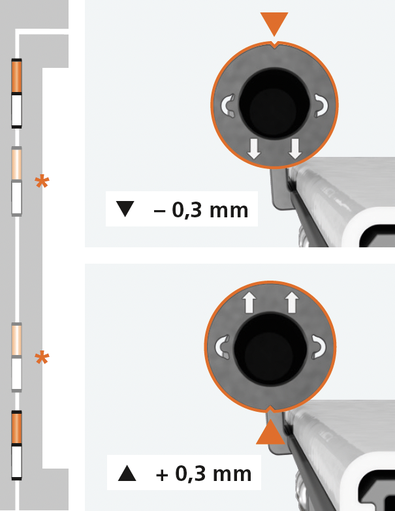

Höhenverstellung
Réglage en hauteur
Adjusting the height

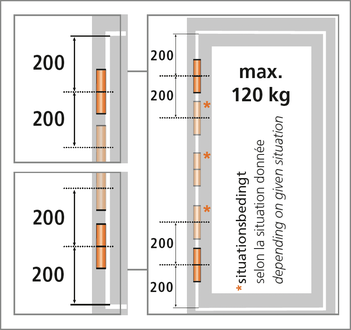

* situationsbedingt · selon la situation donnée · depending on given situation
Dichtungsandruckverstellung
Réglage de la compression du joint d'étanchéit
Adjusting the sealing pressure
* situationsbedingt · selon la situation donnée · depending on given situation
