Universalband für Kunststofftüren
Universal hinge for PVC doors
Universeel scharnier voor kunststofdeuren
Flügelbandteil montieren
Door-leaf hinge section assembly
Vleugelbandgedeelte monteren
Flügel und Rahmen bohren. Anschlag DIN links / rechts beachten. Bohrlehre auf Anfrage.
Drill boreholes in the door and frame. Note left and right-hand doors. Drilling jig on request.
Kozijn en deurvleugel voorboren. Opletten voor Din links en rechts. Boorsjabloon op aanvraag.
Lagerbolzen mit Markierung auf Mitte (Nullstellung) in das Flügelbandteil einschieben (DIN links / DIN rechts).
Insert bearing pin with marking to centre (zero position) in the door hinge part (watch for DIN left / right sides).
De as middels de markering centraal positioneren (op DIN links / rechts letten).
Bolzen mit Sonderschraube fixieren (max. 4 Nm).
Secure pin with special screw (max. 4 Nm).
De as met de speciale schroef vastzetten (max. 4 Nm).
Flügelbandteil verschrauben. Zwei Schrauben zusätzlich verwenden – falls notwendig.
Screw-on door hinge. Use two screws – if necessary.
Vleugelbandgedeelte vastschroeven. Indien nodig, 2 bijkomende schroeven plaatsen.
1 Bandabdeckung 2 aufschieben. 3 Sicherungsschraube eindrehen. Kappe
aufstecken. Stopfen einsetzen.
1 Place and 2 slip on hinge cover. 3 Screw in lock screw. Insert cap. Please insert plug.
1 Bandafdekking 2 aanschuiven 3 veiligheidsschroef indraaien. Kap opdrukken. Dopje aanbrengen.
Rahmenbandteil montieren
Frame hinge section assembly
Kozijnbandgedeelte monteren
Buchse aufbrechen. Spindel bis zum Anschlag einschrauben (DIN links / rechts beachten).
Break open bushing. Screw spindle in up to limit stop (watch for DIN left / right sides).
Bus openbreken. Spil tot aan de aanslag inschroeven (op DIN links / rechts letten).
Rahmenbandteil aufsetzen und verschrauben (max. 4 Nm).
Install hinge on frame and screw down (max. 4 Nm).
Kozijnbandgedeelte vastschroeven (max. 4 Nm).
1 Buchse bis zum Klick einschieben.
2 Hülse aufklipsen. 3 Kappe aufdrücken.
1 Push in sleeve until it clicks.
2 Position core oversleeve. 3 Press cap on top.
1 Bus inschuiven tot hij inklinkt.
2 Huls opklemmen. 3 Kap opdrukken.
Rahmenbandteil aufsetzen und verschrauben (max. 4 Nm).
Install hinge on frame and screw down (max. 4 Nm).
Kozijnbandgedeelte vastschroeven(max. 4 Nm).
Bei nach außen liegenden Bändern sind die Kreuzschlitze aller Befestigungsschrauben durch Einschlagen von Stahlkugeln zu sichern.
For externally mounted hinges, secure the cross-recessed heads of all fastening screws by hammering in steel balls.
Bij naar buitendraaiende elementen moeten de kruiskopschroeven beveiligd worden door het inslaan van stalen kogels.
Obere Falzluft bauseits auf 3 mm reduzieren. Min. 3 Bänder
Reduce rebate gap to 3 mm on site.
At least 3 hinges
Speling boven tot 3 mm beperken.
Min. 3 scharnieren

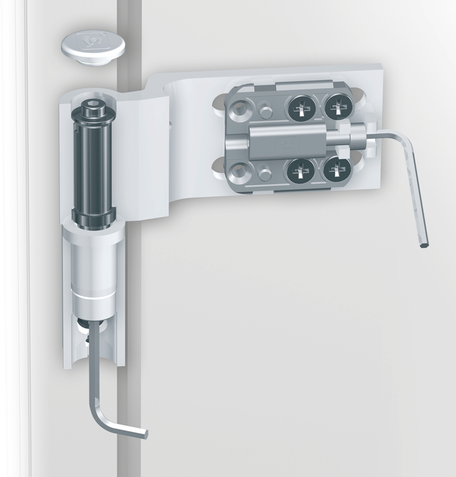

Einstellanleitung
Adjustment instructions
Afstelinstructie
Dichtungsandruck verstellen
Adjusting the sealing pressure
Aandrukkracht instellen
Abdeckkappe abnehmen. Sonderschraube leicht lösen. Dichtungsandruck einstellen und in Position halten. Sonderschraube festziehen (max. 4 Nm) und Abdeckkappe aufsetzen.
Remove cap. Slightly loosen special screw. Adjust sealing pressure and hold in position. Tighten special screw (max. 4 Nm) and slip on cap.
Afdekkap verwijderen. De speciale schroef lichtjes losdraaien. De aandrukkracht instellen en vasthouden. De speciale schroef opnieuw aandraaien en kapje plaatsen.
Höhenverstellung
Height adjustment
Hoogteverstelling
Abdeckkappe abnehmen.
Vertikalverstellung stufenlos + 4 mm. Abdeckkappe aufsetzen.
Remove cap. Vertical adjustment variable + 4 mm. Slip on cap.
Afdekkap verwijderen. Hoogteverstelling is traploos tot + 4 mm. Afdekkap opnieuw
plaatsen.
Achtung: Höhenverstellung immer nur am unteren Band vornehmen – obere Bänder nur nachstellen.
Caution: The bottom hinge should bear the weight – only readjust the top hinges.
Opgelet: Het onderste
scharnier moet dragen – de overige scharnieren alleen bijregelen.
Horizontalverstellung
Horizontal adjustment
Horizontaalverstelling
Stopfen entfernen. Stufenlose
Verstellung. Stopfen einsetzen.
Please remove plug. Variable adjustment. Please insert plug.
Dopje verwijderen. Traploze verstelling.
Dopje aanbrengen.
Lagerbuchse aus wartungsfreiem teflonhaltigen Kunststoff – keinesfalls schmieren!
Bearing bushes made of maintenance-free PVC containing Teflon – do not lubricate!
Lagerbussen uit onderhoudsvrije teflonhoudende kunststof. In geen geval smeren!
