Universelles Rollenband für Kunststofftüren

Paumelle cylindrique universelle pour portes PVC

Universal butt hinge for PVC-U doors




Einzelteile

Pièces détachéesvrant

Single Parts



Lagerbuchse aus wartungs­­­freiem Kunst­stoff –
keinesfalls schmieren!

Douille en matière plastique ne requérant aucun entretien –
ne graisser en aucun cas !
Bearing bushes made of maintenance-free PVC – do not lubricate!



Montage des Türbands

Montage de la paumelle

Installing the hinge

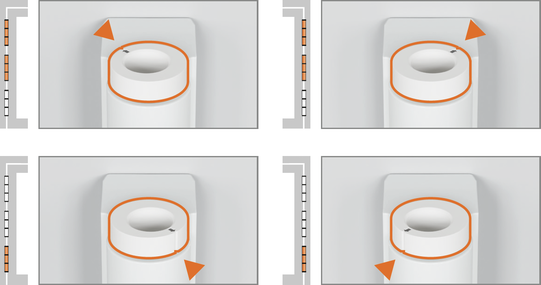

Markierungen am Buchsenkragen zeigen oben und unten:

Les marquages sur chaque douillehaute et basse sont orientés:

The markings on the collar on the upper and bottom hinge point:






Einstellanleitung

Verstellung der Bänder nur durch im Türenbau erfahrene Fachhandwerker.


Notice de réglage

Réglage et montage des paumelles uniquement par des professionnels qualifiés.


Adjustment instructions

Adjustment and regulation only to be done by an experienced tradesman.



Höhenverstellung

Réglage en hauteur

Adjusting the height




Horizontalverstellung


Réglage horizontal

Horizontal adjustment





Dichtungsandruckverstellung


Réglage de la compression du joint d'étanchéit

Adjusting the sealing pressure
